News



04.05.2023:
DC8WP OM Stefan wird nicht mehr als stellvertretender Relaisverantwortlicher tätig sein. Alle Rechte wurde entzogen.



25.03.2023:
Trennung der privaten und OV K54 Webseiten auf zwei verschiedenen Hostern. Der OV bleibt auf einem minimierten Webshare bei Ionos für 6€ im Monat. Monatlich kündbar.

Vertragskontakt auf K54 geändert. Die db0dob.de Seite musste Schritt für Schritt manuell nachgebaut werden, da auch das Webbuilder Paket weggefallen ist. Fehler sind also noch wahrscheinlich



24.04.2022:
DC9UO OM Kurt wurde als stellvertretender Relaisverantwortlicher in Sachen Hardware ernannt.
DC8WP OM Stefan wurde als stellvertretender Relaisverantwortlicher in Sachen Software ernannt.
Ich selbst DC2WK bleibe weiterhin als eingetragener Haupt Relaisverantwortlicher.



20.04.2022:

Wir haben das Relais erfolgreich um einen Echolink Zugang DB0DOB-R (Node 851533) erweitert.  Die Baubeschreibung zum Interface, was DC9UO gebaut hat, findet man hier http://ov-donnersberg.de/viewtopic.php?f=11&t=668



Die Funktion ist wie folgt:
RX Seitig wird per Software die USB Soundkarte des HRI-200 abgegriffen. Sendeseitig wird über das o.g. Interface und QRPP Leistung das Signal über ein UV3R über HF eingespeist. Das geht als Hibritbetrieb astrein.



13.04.2022:

Die dynamische Weltkarte und die generierung der Statusseiten wurden auf SSL umgestellt, da 1und1 den Port 21 abgeschaltet hat.



10.04.2022:
Die Genehmigung des Relais wurde bis 30.04.2025 verlängert

22.03.2022:
Trotz neuem Rechner und nun funktionieremdem COM Port geht es über den DR1X Port hinten nicht das wir PTT im Wires-X Mode betätigen können. Im Standalone Betrieb geht es astrein. Neue Lösung für Echolink wird gesucht.



20.03.2022:
Ein neuer Rechner wurde installiert. Intel i3 - 3.3 GHz, 4 GB Ram, 80 GB SSD HD

07.01.2022:
Unser Recher am Relais hat defekte Kondensatoren und Teilausfälle. Er wird ersetzt werden müssen.



30.12.2021:
Versuche mit einer PTT Schaltung sind missglückt. Endweder ist der COM Port am Rechner defekt, oder es geht so nicht wie wir dachten



3.11.2021:
RX seitige Echolink Anbindung wurde am Relais installiert. Am TX wird gearbeitet.
Einige Ideen haben wir bereits.


08.06.2021:
Ab 16:00 ist eine größere Wartung der Kühlung des Relais geplant. Es wird voraussichtlich ca. 2 Tage Offline sein



07.02.2021:
Es wurde eine neue Statusseite mit Weltkarte eingebaut

03.02.2021:
DB0DOB hat am neuen Standort seinen Regelbetrieb aufgenommen.
Jeden Sonntag findet um 10:00 auf Analog FM die OV Runde statt.

08.01.2021:
DB0DOB verfügt nun über eine Admin DTMF Steuerung mit eigener Telefonnummer. Somit ist eine Fernabschaltung, auch bei Ausfall des Internets möglich.



01.01.2021:

Die Zulassung unseres Relais ist leider abgelaufen :-( Der neue Antrag liegt seit November 2020 bei der BNetzA, doch diese hat starke Verzögerungen wegen Corona. Die BNetzA wurde nochmal Mitte Dezember angeschrieben, ohne Antwort. DB0DOB musste leider offline gehen, bis die neue Zulassung da ist.



21.11.2020:

Das Relais hat einen neuen Standort in Wattenheim (JN49am).

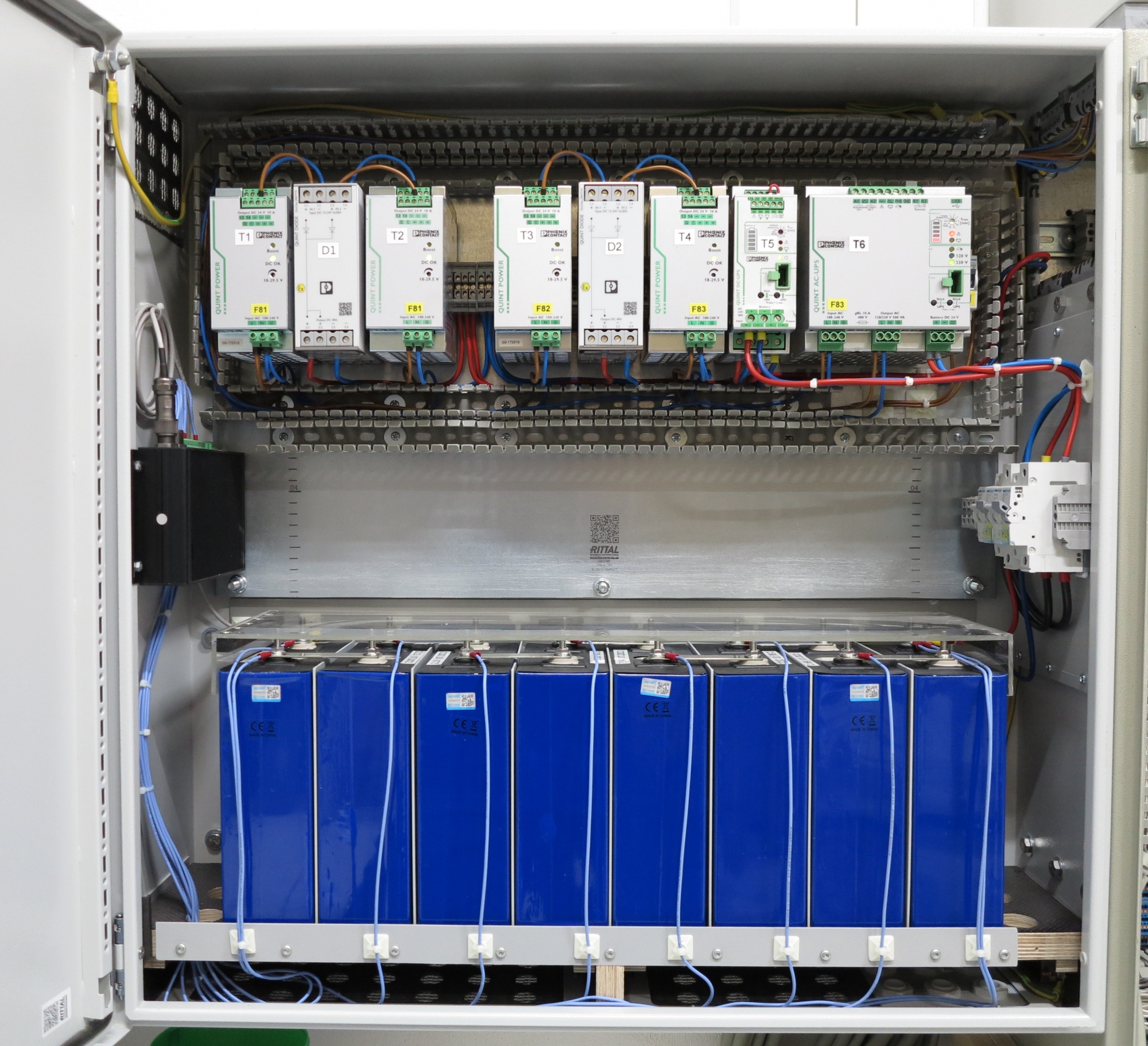

Der Standort ist komplett Notstrom und mit Solarzellen versorgt.

Der Funkbetrieb kann also auch in Not- und Krisenfällen aufrecht erhalten werden.

Das Relais befindet sich zur Zeit im stundenweisen Testbetrieb.



Wir haben verschiedene Antennen versucht und sind nun bei einer X50 hängen geblieben.
Die Reichweite in Richtung Odenwald und Kirchheim-Bolanden hat sich stark verbessert. Die Reichweite nach Ludwigshafen/Mannheim dafür aber auif fast 0 verschlechtert. Das ist ein Preis den wir bezahlen müssen :-(



Was wir erreichen wollten, scheint geglückt zu sein, fast alle OV Mitglieder über das Relais zu erreichen.


Die Reichweiten und das LOG von C4FM wurden zurückgesetzt, und der alte Stand gesichert.



Das Relais wird jeden Sonntag von 9:00 bis 12:00 auf reinen Analogbetrieb umgestellt, das die OV-Runde ungestört stattfinden kann. Gäste sind gerne willkommen!



10.08.2020:

Das Relais ist nun bis auf weiteres mit dem Raum DL-Westpfalz verbunden. Somit sind wir unseren Freunden in K39 (DL0SLB) etwas näher gerückt.



01.08.2020:

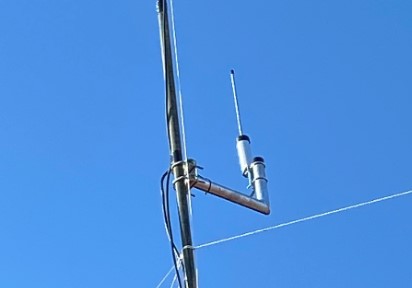

Das Relais hat eine neue Sperrtopf Antenne bekommen.
Mit extremer Reichweite kann das Relais DB0DOB, auf Grund der Lage, eh nicht punkten. Deswegen wurde ein Antennenexperiment gemacht.
Durch die kugelförmige Abstrahlung verspreche ich mir eine bessere Ausleuchtung der Täler. Die X510 hatte eine sehr flache tellerförmige Abstrahlung und es gab viele tote Stellen, in der Nähe. Bei meinem Test im Eistal, hat sich eine Verbesserung gezeigt. Die Signalstärke in Hockenheim und Frankental hat sich dagegen ca. 2 S-Werte verschlechtert.

Durch diese Änderung konnte aber die Sendeleistung des Transceivers auf 13W erhöt werden. Dabei wurden auch alle notwendigen Messungen, wie Empfindlichkeit, SWR , Sendeleistung und Dämpfung durchgeführt.



Und ich habe endlich meine eigene private Antenne wieder :-)



08.12.2018:
Relais wurde von mir durchgemessen und gewartet. Alle Werte innerhalb normaler Parameter. Betrieb wieder auf Dualbetrieb umgestellt, Analog mit CTCSS 123Hz.
Alle Windows Update installiert. Wires-X Update auf 1.420



02.11.2018:

Umstellung von Dual Betrieb auf reinen Digital Betrieb. 3 Analog QSOs/Jahr rechtfertigen keinen Dualbetrieb.



31.10.2018:
Auf Grund der Belebung des Relaisverkehrs wurde DB0DOB (mit DB0HD und DO0XX) fest mit dem Raum DL-Nortwest (27761) verbunden. Raum Kurpfalz ruht erstmal.



23.05.2018:
Umsetzung des neuen Datenschutz Gesetzes. Siehe Datenschutzerklärung oben !

13.03.2018:

Die neue Firmware 1.300 läuft einwandfrei und alle Relais des Raumes Kurpfalz wurden hochgezogen. Auf der Seite von DB0DOB wurde zwei Buttons für die Karte und die Status-Seite eingebaut. Der Vorschlag kam von OM DD0UM.



04.03.2018:
DB0DOB hatte schon die neuste Firmware (1.10Q). Nur die Wires-X Software ist älter (1.220) gewesen. Wenn wir uns erinnern, gab es Probleme mit der 1.300 Version beim Drücken der Dx Taste das er auf der falsche Frequenz war. Ich habe nun trotzdem die neuste Wires-X Version geladen und installiert. Wir sind nun mit allen Modulen auf neustem Stand!
Wenn der Fehler auftreten sollte, muss ein Update der Firmware des Funkgeräte gemacht werden !



21.01.2018:
Der Betrieb des OV Relais DB0DOB hat in der Zeit vom 22.12.2016 bis 14.12.2017 insgesamt laut meiner Messung mit FritzDECT 200 628,296 KW/h an Strom verbraucht. Das ist ein Durchschnittsverbrauch von ca. 74W und ca. 1800 W am Tag.

Bei einem Preis von 27,09 Ct./kWh ergab das einen Gesamtbetrag von 170,20 €

12.08.2017 19:00:
Leider hat sich beim Testen herausgestellt das die Version 1.220 einen schlimmen Bug hat.

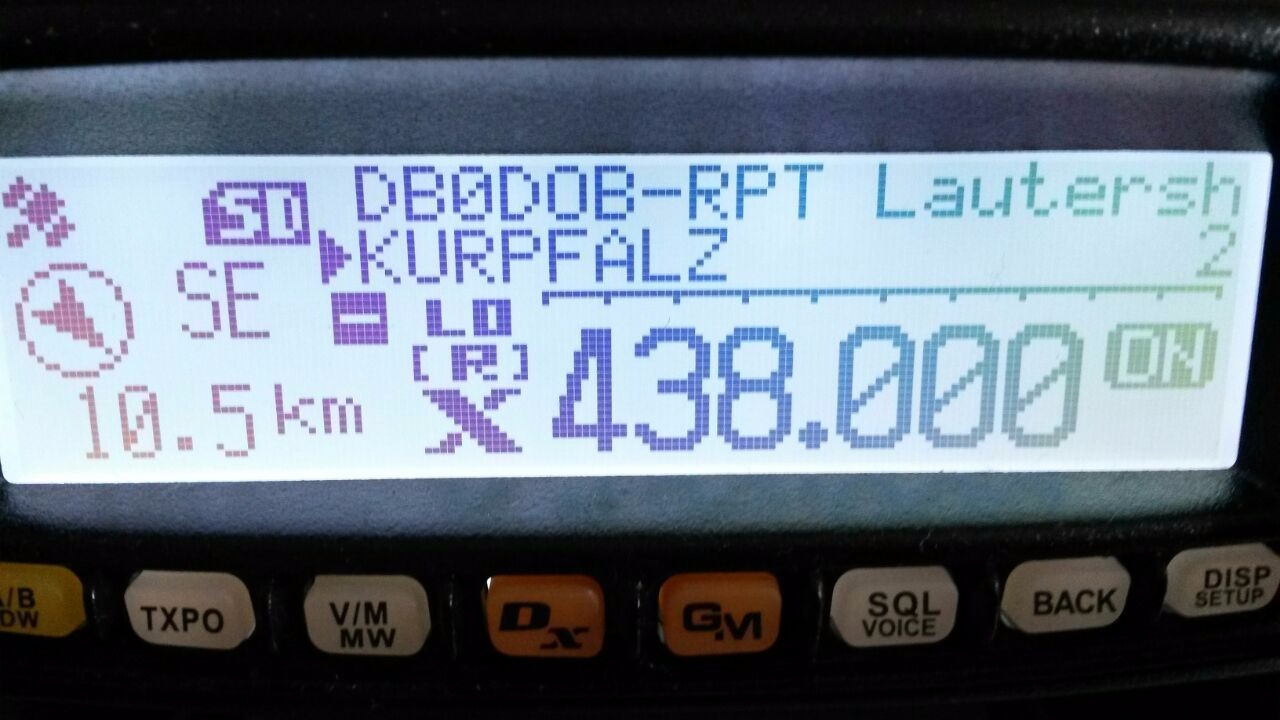

Das Problem sieht wirklich so aus, als ob sich die Frequenz von 438.9375/431.3375 auf 438.000/431.000 ändert sobald man mit dem Dx Knopf sich mit Wires-X verbindet. Beim "normalen" Betrieb stimmt alles. Auch wenn sich der Repeater via Wires-X über den Kurpfalz zusammenschaltet stimmt alles. Problem ist also nur wenn man sich mit dem Dx Knopf mit einem neuen Relais verbinden möchte.,       Und ein [R] erscheint neben der Frequenz !

Wir haben dann die vorherige Version 1.200 installiert, aber auch diese hat zwei kleine Bugs.

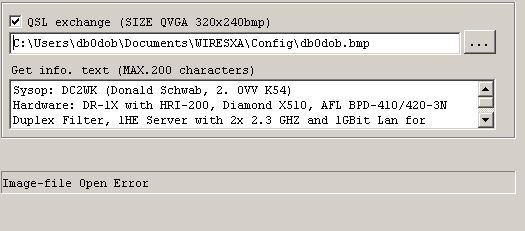

Die QSL Images gehen nicht mehr. Ich habe alles versucht. Größe Auflösung, Kompression, Farbtiefe, usw.

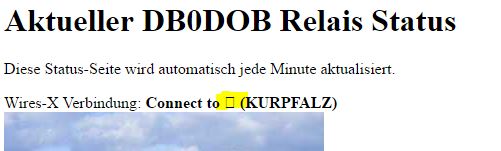

Dann werden keine Node IDs mehr ausgegeben und stehen auch nicht mehr im Log. Dadurch kann WiresX2Web diese auch nicht ausgeben.


Diese beiden Problem sollten ja durch die 1.220 behoben werden, leider hat Yaesu den schlimmeren Fehler mit der Frequenz eingebaut.



12.08.2017 14:00:
DB0DOB hat ein Update auf die neue Wires-X Software 1.220 gemacht. Vorerst mal im Testbetrieb. Bis jetzt sieht es gut aus und läuft.

Sollte es sich rausstellen, das etwas gravierendes nicht geht, können wir mit der Datensicherung wieder zurück zu 1.120.



22.06.2017:
Seit einer Woche sind die Relais DB0HD und DB0DOB über den Raum "Kurpfalz" zusammen geschaltet, der von beiden Relais extra gegründet wurde. Die Zusammenschaltung geht nur im C4FM Mode. Auf Analog werden keine QSO's übertragen. Diese Verbindung ist nur dann aktiv wenn beide Relais im Leerlauf sind, also keine andere Wires-X Verbindung haben.

Die Seite von DB0HD (Leimen bei Heidelberg) ist http://www.db0hd.de



20.05.2017:

In 149 Tagen hat der komplette Relaisschrank ca. 249 KW/h verbraucht. Das sind Kosten von 67,45€ an Strom.



07.05.2017:

Installation eines 70cm Mastvorverstärkers in die Empfangsleitung nach dem Duplexfilter. Erste Versuche sind vielversprechend.

Ebenso ist DB0DOB-R im Echolink schon zu sehen und erlaubt das mithören der lokalen Analog und Digital QSO's. Das Senden geht noch nicht. Ein Adapter und eine kleine Schaltung muss erst noch gemacht werden.



29.04.2017:

Diverse Versuche mit einem anderen Antennenstandort auf dem Dach haben gezeigt, das der alte und jetzige Standort der Beste ist.



22.04.2017:

Neue Funktionen eingebaut.



DB0DOB Status LIVE!:
http://ov-donnersberg.de/Wires-X/status.html
Hier kann man den Status des Relais verfolgen. Ebenso sieht man die Stationen die über DB0DOB gearbeitet haben mit Link zu dem Standort auf einer Karte.



DB0DOB Reichweite LIVE!:
http://ov-donnersberg.de/Wires-X/heatmap.html

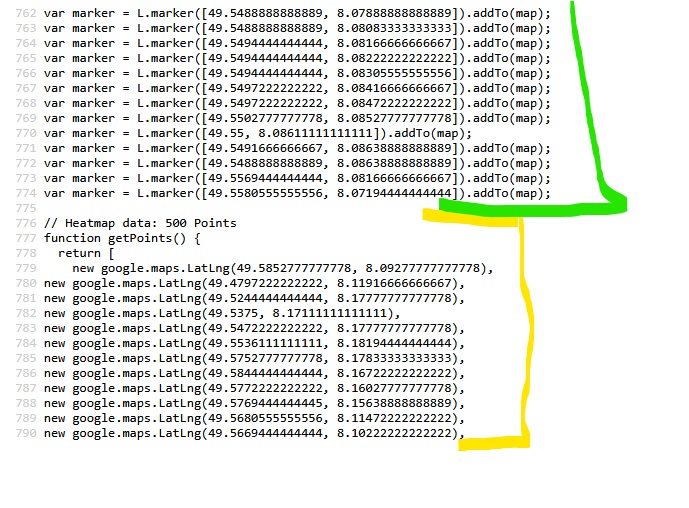

Hier wird jede Station, die über HF auf DB0DOB gearbeitet hat, mit einem Punkt Live Markiert. Über eine längere Zeit ergibt sich damit eine echte Karte der Reichweite.



04.02.2017:

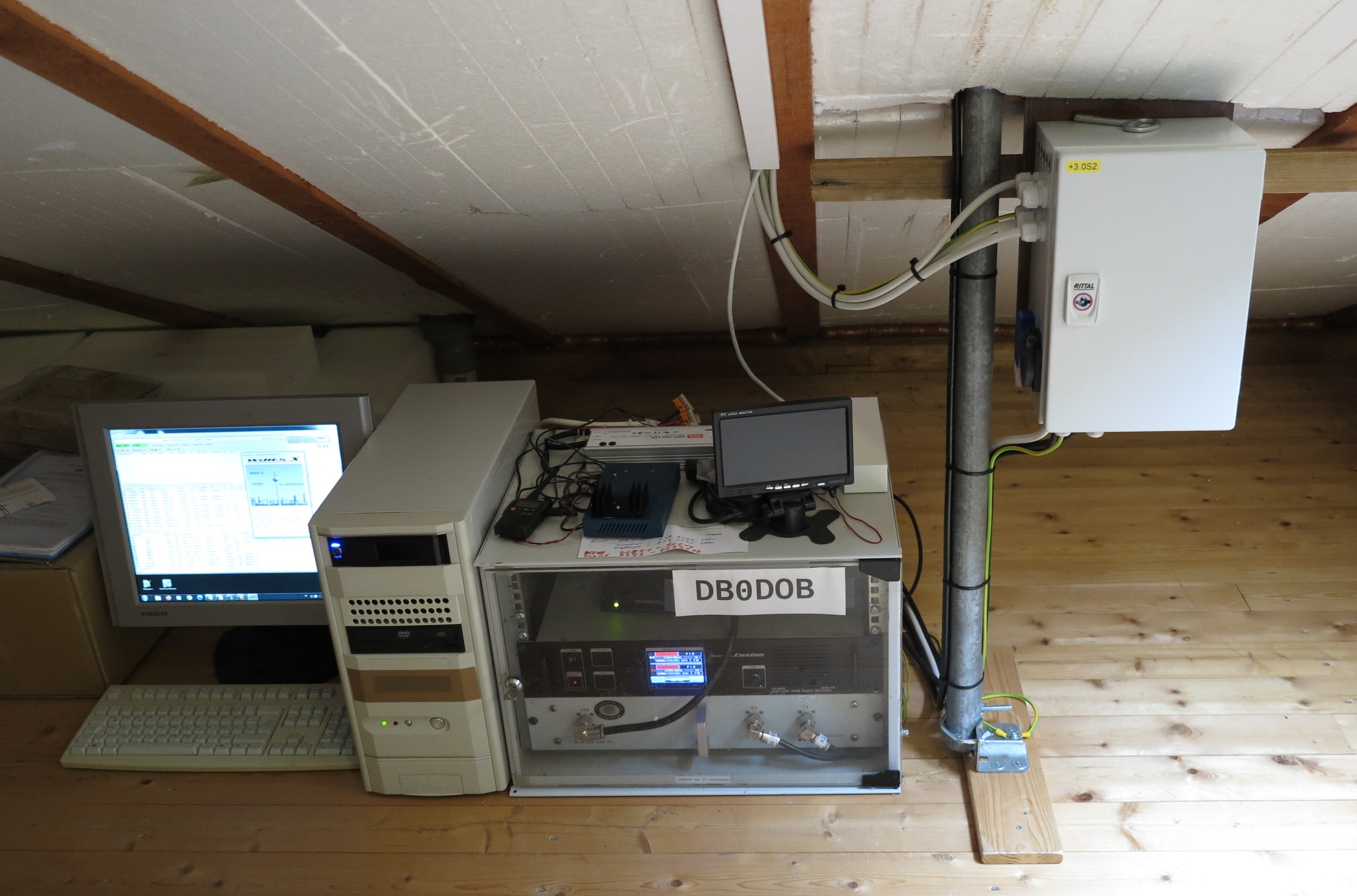

Es wurde ein neuer 1HE 19 Zoll Server im Rack installiert. Das kleine Netbook war zu schwach. Nun ist ausreichend Performance verfügbar. Ebenso ist nun das Netzwerk über 1GBit angebunden.



08.01.2017:
Umstellung von WLan auf 100 MBit Lan. Ebenso wurde das automatische Erzeugen der aktiven Wires-X Relais und Rooms HTML Dateien deaktiviert. Es erzeugte einen "Socket Connection Timeout" in der Wires-X Software. Die Files wurden auf ein FTP Laufwerk geschrieben. Stattdessen wurden die Yaesu Seiten eingehängt.



31.12.2016:

automatischer Upload der aktiven Wires-X Relais und Rooms in Webserver eingerichtet. Unter Links verfügbar.



27.12.2016:

Neuabgleich des Duplex Filters. Messung der Empfindlichkeit.



23.12.2016:
automatischer Restart der Wires-X Software und somit des Repeaters jede Nacht um 3:00 Lokale Zeit um event. aufhänger zu beheben. Wir setzen die Version 1.120 ein.


22.12.2016:

Das 70cm Relais DB0DOB hat den Regelbetrieb am 22.12.2016 in Lautersheim (JN49bo) auf 438,9375 MHz den Betrieb aufgenommen. Das Relais wurde von unserem OV und Spenden der Mitglieder erworben. Verantwortlich ist OM Donald Schwab (DC2WK).

Es handelt sich um ein Relais, welches C4FM Digital und auch FM Analog beherrscht.

Mehr Infos und Bilder unter Relais Beschreibung
